??催化燃燒廢氣處理設備工藝流程為：預處理——吸附濃縮——解吸脫附——催化燃燒的工藝流程。
工藝流程說明：
1)預處理階段
預處理選用填料式噴淋塔，噴淋液挑選堿液酸性氣體進行中和處理或許選用干式過濾器對粉塵進行過濾處理。
2)活性炭吸附階段
通過前面的預處理后，廢氣通入后端的活性炭吸附/脫附塔進行吸附處理，通過活性炭微孔的有機氣體吸附在活性炭表面，去除廢氣中的有機物，抵達凈化氣體的作用。
3)活性炭脫附階段
當吸附床吸附飽滿后，切換脫附風閥和吸附風閥，發起脫附風機對該吸附床脫附。脫附新鮮空氣首要通過新風進口的換熱器和電加熱室進行加熱，將新空氣加熱到120℃左右進入活性炭床，炭床受熱后，活性炭吸附的溶劑蒸騰出來。
4)催化燃燒階段
5)溶劑經風機送入到催化燃燒室前的換熱器，然后進入催化燃燒室中的預熱器，在電加熱器的作用下，使氣體溫度前進到250-300℃左右，再進入催化燃燒床，有機物質在催化劑的作用下無焰燃燒，被分解為CO2和H2O，一同放出許多的熱，氣體溫度進一部前進，該高溫氣體再次通過換熱器預熱未經處理的有機氣體，收回一部分熱量。從換熱器出來的氣體再通過新風進口的換熱器對脫附新鮮空氣進行加熱，通過換熱后的氣體通過煙囪引高排放。
技術特點
1) 整個系統設備實現了凈化、脫附過程自動化，與回收類有機廢氣凈化裝置相比，無須配備壓縮空氣等附加能源，運行過程不產生二次污染，設備投資及運行費用低;
2) 在活性炭吸附床前采用過濾器過濾小顆粒物，凈化效率高，確保吸附裝置的使用壽命。
3) 使用特殊成型的蜂窩狀活性炭作為吸附材料，由于其比重為條形活性炭纖維的8-10倍，再-前吸附有機溶劑可以達到活性炭總重量的25%，具有使用壽命長，吸附系統運行阻力低，凈化效率高等特點;
4) 設備占地面積小、重量較輕，吸附床濾料采用堆砌式結構，裝填方便，更換容易;
5) 采用貴金屬鈀、鉑載在蜂窩狀陶瓷上作催化劑，具有阻力小，活性高，使用壽命長，分解溫度低，脫附預熱時間短，能耗低，穩定性好等特點，當有機廢氣濃度達到2000mg/m3時，即可維持自燃。催化燃燒器的轉換效率高，性能穩定。催化燃燒率達97%以上。
6) 利用余熱，節省能源。本裝置中活性炭的解吸脫附均以熱空氣作為解吸介質，而此熱氣流均來自于系統內催化燃燒后的余熱。脫附后的濃縮有機廢氣再進入催化燃燒器進行凈化處理，不需另加能源，運行費用大大降低。
7) 采用PLC控制系統，設備運行、操作過程實現自動化，運行過程安全穩定、可靠。如催化燃燒加熱部分為自動，脫附過程為自動程序控制，脫附時由溫度信號反饋來實現脫附溫度自動控制。
工作原理
經收集后的廢氣進入干式過濾器，祛除水霧及粉塵，保-活性炭的使用壽命，將符合吸附條件的廢氣送入活性炭吸附箱進行吸附凈化，凈化后的潔凈氣體由主排風機排入大氣中。吸附裝置配有備用吸附箱1只，當活性炭吸附接近飽和后通過控制閥門切換至催化燃燒脫附狀態;脫附再-系統采用在線脫附再-，即吸附過程為連續式處理工藝，在備用吸附裝置投入使用同時，飽和吸附箱則進行脫附工作，脫附后活性炭箱預備至下次循環使用。

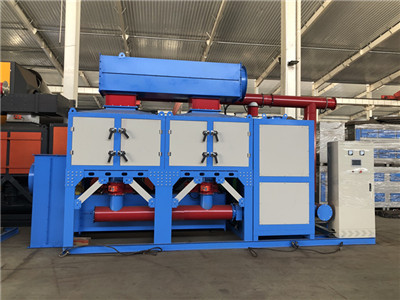

諾和環保生產的催化燃燒設備主要應用于化工、汽車、摩托車、自行車行業金屬件和塑料件的表面涂裝廢氣，印刷廠、電子廠、橡膠廠等行業。
