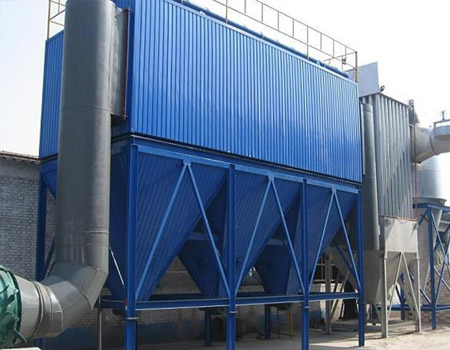

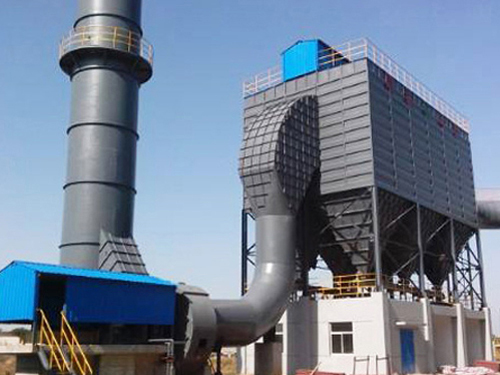

FMQD-ll(PPC/PPW)

系列氣箱分室脈沖布袋除塵器

    FMQD-ll（PPC/PPW)型氣箱脈沖袋式除塵器綜合分室反吹和噴吹脈沖清灰各類收塵器優點，克服了分室反吹清灰強度不夠，噴吹脈沖清灰和過濾同時進行的缺點，因而擴大了袋收塵器的應用范圍，由于這種類型的收塵器的結構有其特點，所以提高了收塵效率，延長了濾袋的使用壽命。本系列產品共有幾十種規格，根據除塵器大小分成數個箱室，每式的袋有32、64、96、128袋四種，濾袋長度有2450mm和3060mm兩種。處理煙氣量為3000~ 300000m³/h,煙氣粉塵程度≤50mg/Nm3,除塵效率可達99.9%以上，凈化后氣體的含塵濃度小于50mg/Nm³，主要用于含易燃、易爆粉塵煙氣治理。

工作原理：

   本系列收塵器由殼體、濾袋、灰斗、排灰裝置、防爆裝置、支架和脈沖清灰系統等部分組成。當含塵氣體從進風口進入收塵器后，首先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于重力沉作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用。進入灰斗的氣流隨后折而向上，經過內部裝有金屬骨架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。32型收塵器的進風口設在灰斗上，氣流進入灰斗后首先碰上進風管端部的擋板，其作用與上述原理相同，殼板用隔板分成若干個獨立的收塵室，按照給定的時間間隔對每個收塵室輪流進行清灰，每個收塵室有一個提升閥，清灰時分成若干獨立的收塵室，按照給定的的時間間隔對每個收塵室輪流進行清灰，每個收塵器裝有一個提升閥嗎，清灰時提升閥關閉，切斷通過該收塵室的過濾氣流，隨即脈沖閥開啟，向濾袋內噴入無水無油高壓清潔空氣，以QING除濾袋外表面積上的粉塵。各收塵器的脈沖噴吹寬度和清灰周期，由專用的清灰程度控制器自動連續進行。

氣箱脈沖布袋除塵器的主要特點：

（一） 結構特點

1.  清灰裝置不設噴吹管和引射器，清灰機構簡單可靠，易損件少，結構簡單，便于換袋。

2.  濾袋的折換和安裝不用綁扎，操作方便。

3.  脈沖閥數量較少，進口的脈沖閥膜片質量好，使用壽命長，維修工作量小。

4.  清灰控制采用間隔清灰方式，具有阻力波動小，落灰均勻嗎，輸灰設備不容易過負荷等優點。

5.  防爆型設備在箱體上設置有防爆裝置或防爆閥，安全性能好

（二） 性能特點

1.  防爆型DU特的防爆裝置，可CHE底解決由粉塵介質爆炸所帶來的隱患；

2.  離線清灰設計，無二次揚塵，清灰CHE底；

3.  濾袋自鎖密封，密封性能好、除塵效率高；

4.  分箱結構、檢查、跟換濾袋方便；

5.  PLC控制，操作JING確、簡便。
