對于一些需要集中收集粉塵的工況，我們應如何設計吸風罩

來源：諾和環保設備發布時間：2024/1/17 13:46:10

我們在工業生產工況中，常常會遇見一些特殊案例，在車間內我們無法集中收集粉塵，需要考慮到如何選擇合適的布袋除塵器，如何收集粉塵，我們_會想到通過集塵罩或吸風罩來將粉塵收集，通過布袋除塵器高空排放。

產地：河北省>泊頭市

供應商：諾和環保設備

技術咨詢熱線：

0317-8315225

傳真：

0317-8315251

布袋除塵器 集塵罩的設計是一個復雜的工程，需要根據現場情況和工況來進行定制，以確保除塵效果的*大化。以下是一些關鍵的設計要點：

1.確認粉塵源：集塵罩需要盡可能靠近粉塵源，*好是將其全部包圍起來，以防止粉塵逃逸。如果粉塵源位置固定且溫度，可以考慮使用密閉罩；如果粉塵源較為分散或者有移動的粉塵源，則可以考慮使用半密閉罩或外部罩。
2.確定吸塵口的位置和尺寸：吸風口的位置和尺寸對除塵效果有很大的影響。吸塵口應盡可能靠近粉塵源，并且與粉塵的運動方向一致，以*大程度地收集粉塵。同時，需要根據粉塵的粒徑、濃度、濕度等參數來確定吸塵口的尺寸。
3.確定排氣口的位置和尺寸：排氣口的位置和尺寸也需要根據具體的工況來確定。如果排氣口的位置不當或者尺寸過小，可能會導致除塵效果不佳；如果排氣口的位置不當或者尺寸過大，可能會導致二次揚塵。
4.考慮防爆和安全因素：在設計集塵罩時，需要考慮防爆和安全因素。例如，集塵罩需要具有-定的抗爆壓力，并且需要設置安全閥來防止爆炸時對集塵罩造成損壞。

5.進行現場勘測和評估：在確定初步設計方案后，需要進行現場勘測和評估，以確保方案的實際可行性。勘測和評估的內容包括粉塵的分布情況、設備的布局、工人的操作習慣等。根據勘測和評估結果，可以對設計方案進行優化和調整。

常見的集塵罩設計

如果您無法封閉操作過程，您可能需要將一個外部罩放置于操作區域周圍，以便控制操作過程中產生的粉塵。我們將以下五種基本外部罩類型按照效果和建造成本從低到高進行排序。然而，當您比較下述相關方面進行綜合考慮時，集塵罩的初始建造成本會迅速被抵消。

以下是五種常見外部集塵罩設計：

1. 散口罩在所有集塵罩配置中非常常見，且成本很低。它僅僅是一根直通產塵點的開放管道。這種方法的集塵罩設計再簡單不過了。
散口罩雖然非常易于生產，但是在產生粉塵時，收集污染物方面的效能極差。這種集塵罩配置不只從罩開口前端抽出空氣，還會從后方抽出空氣，導致效率低下。這種配置還會產生高強度的湍流，導致能源流失劇增，并可能需要更大的風機。對于操作總成本而言，選擇此種集塵罩配置并不理想。

2. 法蘭罩相對簡單，建造成本低，增加一個法蘭便可改進散口設計。由于空氣/能源通常僅用于收集開放管道前方區域的粉塵，所以法蘭罩能夠提供-好的性能。
法蘭的添加將集塵罩設計關注點放在集塵罩性能上，減少了維持設施清潔所需的氣流量。同時，也改良了員工工作環境的空氣質量。法蘭的形狀不-定為圓形，也可為方形甚至是三角形，只要以此形狀能夠發揮-好的性能，聚集空氣，使其從前方進入集塵罩即可。法蘭罩仍存在過度湍流的問題，因此，我們探索改善設計的方法，以期減輕這種情況。

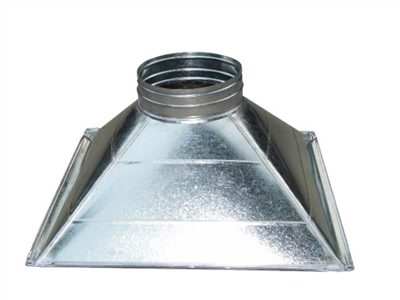

3. 錐形罩使集塵罩性能得以進一步改 *善。考慮采用帶有矩形法蘭的圓形管道。如果我們向前折疊法蘭邊緣，并連接其側邊，則可制造出一種將空氣直接引入管道的錐形漏斗。
這種錐形漏斗減緩了空氣進入集塵罩的速度，使其比進入散口罩或法蘭罩更加平緩，減弱了當空氣進入集塵罩后端管道時產生的湍流。這種更加平緩的送氣方式可節省能源，減少風機的運行成本，在集塵罩建造成本的節省方面實現長期性小幅增長。將法蘭再次引入集塵罩表面重申了對集塵罩效率的關注，同時，此舉也減少了氣體總流量。同時，還為資本設備實現更小的管道、更小的除塵器和更低的風機功率創造了同等節省機會。

4. 圓錐罩從圓形而非矩形開口罩發展而成，同時使集塵罩設計在改 *善性能方面更進一步。
這種方法通過進一步減少空氣進入集塵罩后端管道時產生的渦流來改 *善集塵罩的性能。同時還減少了所需的能源，在風機功率方面獲得節省。同樣，集塵罩表面添加的法蘭將減少控制粉塵所需的氣流量，并帶來前述的諸如管道、除塵器或風機功率等投資成本方面的節約。正如您所見，上述大部分均為在金屬板上進行相對簡單的改造，可安裝至任何開放管道之上。

5. 鐘形罩是性能水平較高的外部罩。它結合了法蘭罩的優勢，實現從法蘭到管道入口的平滑送氣。

當空氣進入管道時，這種平滑送氣削弱了湍流。它不僅為法蘭帶來節流性能，還可使旋轉碗入口剖面的湍流度變得較低，是很有效的外部罩設計。當然，提升性能需要-定的投資。由于此集塵罩進氣口通常需要一個旋轉錐才能順利進行進氣口建造，因此成本*高。

總的來說，布袋除塵器集塵罩的設計需要綜合考慮多方面的因素，包括粉塵的特性、設備的布局、操作人員的習慣等。
